Ispezione delle strutture in cemento armato esposte all’atmosfera mediante mappatura di potenziale

Norma UNI 10174:1993



Le strutture in cemento armato si trovano, in esercizio, ad operare in condizioni ambientali per l quali è ipotizzabile, dopo un certo tempo, il raggiungimento di condizioni favorevoli all’innesco di fenomeno i corrosione delle armature.

Si pone pertanto il problema di poter valutare precocemente l’insorgenza di tali condizioni, l’estensione e la localizzazione delle zone interessate, l’entità ed il tipo di attacco, ed in fine le cause che lo hanno innescato.

Per la diagnosi dello stato di corrosione delle armature è possibile ricorrere a diverse tecniche: una fra queste è quella basata sulla misura del potenziale delle armature.

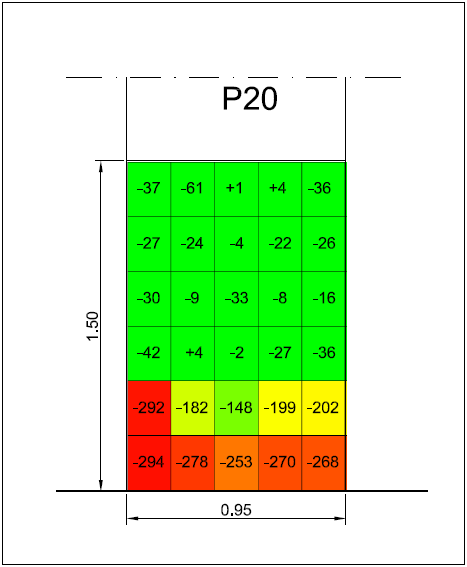

Tale metodologia d‘indagine riguarda l’ispezione delle strutture in cemento armato esposte all’atmosfera mediante il metodo della mappatura del potenziale, allo scopo di valutare lo stato di corrosione delle armature. Mediante  tale metodo è possibile determinare la situazione di corrosione, cioè se le armature sono o viceversa non sono  sottoposte ad un attacco corrosivo, sia esso generalizzato o localizzato.

Tale metodo, se da un lato non fornisce alcuna informazione quantitativa né sulla velocità di corrosione ne sull’entità del danno che si è già prodotto, è particolarmente adatto per una prima definizione della situazione corro sionistica della struttura ispezionata, sulla base della quale organizzare eventuali ulteriori indagini.

Il metodo del potenziale si basa sul fatto che ad ogni condizione di corrosione (di immunità, di corrosione generalizzata o localizzata) corrisponde una variabilità del potenziale entro intervalli tipici. Questi cambiano da un materiale all’altro e così i valori che individuano una certa condizione di corrosione nel caso di un materiale non hanno lo stesso significato nel caso di un altro materiale metallico o in presenza di un rivestimento metallico.

Nel caso di armature di acciaio al carbonio, si individuano gli intervalli di potenziale riportati nel seguente grafico:

Figura 1- Valori del potenziale assunto da armature di acciaio al carbonio in relazione alle condizioni di corrosione (potenziali naturali)

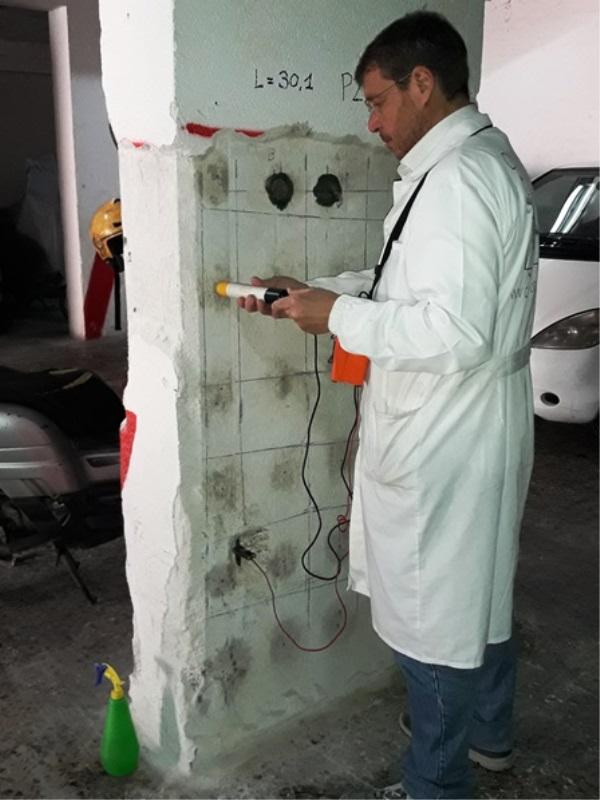

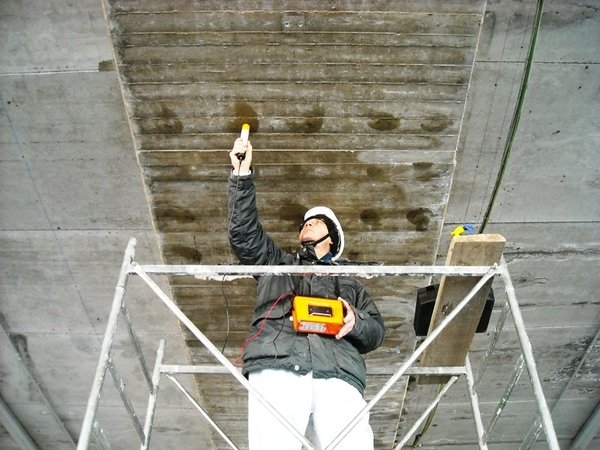

La strumentazione adoperata per la misure del potenziale delle barre di armature è la seguente:

- pacometro “Covermaster P331-H” della Elcometer (nella modalità di misuratore di potenziale)

-  kit semicella Cu/CuSO4 della Elcometer
